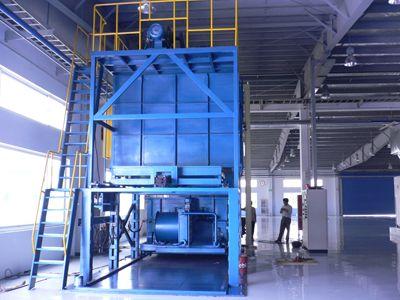

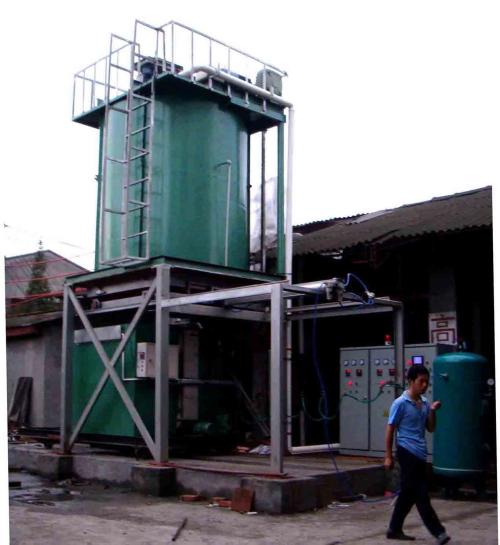

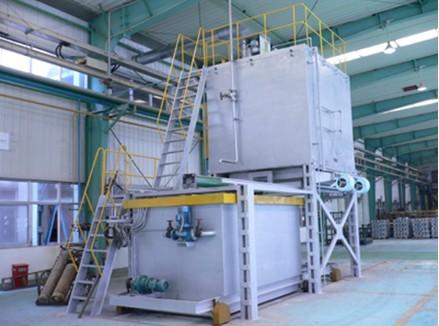

鋁合金淬火爐在進(jìn)行使用前需要做一些準(zhǔn)備工作，檢測(cè)配件是否正常，加熱溫度設(shè)定的標(biāo)準(zhǔn)，斷電后能不能快速的恢復(fù)過(guò)來(lái)，以及出爐冷卻后的處理方法，現(xiàn)在小編要為大家介紹的就是鋁合金淬火爐在進(jìn)行加熱處理前需要做一些準(zhǔn)備工作。

鋁合金淬火爐熱處理前的準(zhǔn)備大型鑄件應(yīng)單個(gè)放在專(zhuān)用架上裝爐。檢查鑄件性能的單鑄或輔鑄試棒應(yīng)隨零件一起同爐熱處理，以決定反映鑄件的性能。

    一、加熱及保溫

    1、加熱到設(shè)定溫度后在保溫期間應(yīng)隨時(shí)檢查、校正爐膛各處溫度（±5℃），防止局部高溫或燒化。

    2、在斷電后短時(shí)間不能恢復(fù)時(shí)，應(yīng)將在保溫中的鑄件迅速出爐淬火，等恢復(fù)正常后，再裝爐、保溫和進(jìn)行熱處理，其總的保溫時(shí)間應(yīng)稍許延長(zhǎng)。

    二、出爐冷卻：

    1、保溫結(jié)束后，打開(kāi)爐門(mén)放下料筐將鑄件迅速降落到水池中，淬入規(guī)定冷卻介質(zhì)中冷卻。

    2、淬火轉(zhuǎn)移時(shí)間是指從鑄件出爐到鑄件全部淬入介質(zhì)中，總的時(shí)間最好不超過(guò)15s.

三、鑄件變形的校正：

    1鑄件變形應(yīng)在淬火后立即校正，矯正模具和工具應(yīng)在淬火前事先準(zhǔn)備。

    2根據(jù)鑄件特點(diǎn)和變形情況選擇相應(yīng)的矯正方法，矯正時(shí)用力不宜過(guò)猛，要緩慢均勻。

    四、鋁合金時(shí)效爐操作：（設(shè)備：鋁合金時(shí)效爐）：

    1、需進(jìn)行人工時(shí)效的鑄件，應(yīng)在淬火后盡快進(jìn)行0.5h內(nèi)進(jìn)行時(shí)效處理。鋁合金淬火爐可將淬火后的料筐直接推到時(shí)效爐內(nèi)，但產(chǎn)品的溫度不得超過(guò)時(shí)效溫度。

    2、將自動(dòng)控溫儀表定溫，然后送電加熱，開(kāi)動(dòng)風(fēng)扇。

    3、保溫時(shí)間到后，斷開(kāi)電源。鋁合金鑄件T6熱處理工藝程序、加熱-保溫-淬火-時(shí)效。

 五、鋁合金淬火爐熱處理前的準(zhǔn)備（設(shè)備：鋁合金固溶（淬火）爐）：

    1、熱處理前應(yīng)檢查熱處理設(shè)備、控制系統(tǒng)及儀表等是否正常。

    2、鑄件在裝爐前應(yīng)干燥無(wú)油污，贓物、易爆，等處理的鑄件應(yīng)按合金牌號(hào)、外廓尺寸、鑄件壁厚及熱處理規(guī)范進(jìn)行分類(lèi)，不同牌號(hào)不應(yīng)相混裝爐。

    3、形狀易產(chǎn)生翹曲的鑄件應(yīng)放在專(zhuān)用的底盤(pán)或支架上，不允許有懸空的懸臂部分。
